Det komplette køretøjs elektriske system

Produktintroduktion

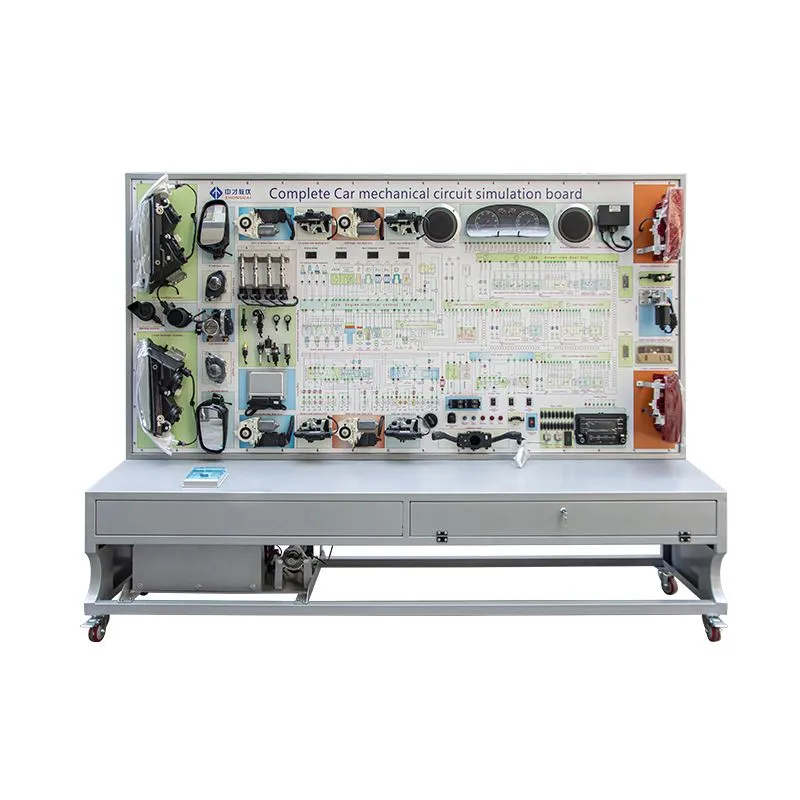

Denne enhed er baseret på Volkswagen Passat's elektroniske og elektriske system, der effektivt viser sammensætningen og arbejdsprocesserne af forskellige systemer, herunder instrumentsystemet, belysningssystemet, belysningssystemet, viskersystemet, startsystemet, ladesystemet og tændingssystemet. Det er velegnet til undervisningsbehov på sekundære og videregående faglige tekniske gymnasier, almene uddannelsesinstitutioner og uddannelsesorganisationer til både teoretisk og praktisk træning ikomplette køretøjers elektriske systemer.

Funktionelle egenskaber

Realistiske operationelle systemer:

Denne enhed har et fuldt funktionelt elektronisk og elektrisk system til biler, der demonstrerer strukturen afkomplet køretøjs elektriske system, herunder instrumentsystem, belysningssystem, belysningssystem, viskersystem, startsystem, ladesystem og tændingssystem.

Interaktive demonstrationer:

Brugere kan manipulere forskellige elektriske kontakter og knapper for realistisk at demonstrere arbejdsprocesserne for instrumentsystemet, belysningssystemet, belysningssystemet, viskersystemet, startsystemet, ladesystemet og tændingssystemet, hvilket hjælper eleverne med at forstå funktionerne ikomplet køretøjs elektriske system.

Målehavne og færdighedstræning:

Hver elektrisk komponent på træningspanelet er udstyret med måleporte. Ved at henvise til de tilsvarende kredsløbsdiagrammer eller reparationsdokumentation og bruge instrumenter som oscilloskoper og multimetre kan eleverne udvikle deres færdigheder i at læse diagrammer og måle forskellige signaler relateret tilkomplet køretøjs elektriske system.

Direkte testterminaler:

Træningspanelet er installeret med testterminaler, der giver mulighed for direkte måling af elektriske signaler fra forskellige kredsløbskomponenter i køretøjets elektriske system, herunder modstands-, spændings-, strøm- og frekvenssignaler.

Holdbar konstruktion:

Træningsplatformen er lavet af højkvalitetsstål, med høj styrke, korrosionsbestandighed og lang levetid. Den gennemgår en sprøjteproces for et attraktivt og avanceret udseende. Platformen er udstyret med selvlåsende hjul, der sikrer nem mobilitet, sikkerhed, pålidelighed og holdbarhed.

Gennem denne enhed kan eleverne i vid udstrækning mestrekomplet køretøjs elektriske systemaf Volkswagen Passat, der lægger et solidt grundlag for deres faglige kompetenceudvikling.

Kontrol før operation

Kontroller, at batterispændingen er normal, før du betjener køretøjets elektriske eksperimentbænk.

Sørg for, at computerforbindelserne er sikre.

Undersøg strømkablet for eventuelle afbrydelser eller isolationsskader.

Kontroller, at batterikablerne er korrekt tilsluttet.

Sørg for, at fejlsimuleringskontakten er i den korrekte position.

Drej tændingskontakten til positionen ON, og kontroller instrumentpanelet og ledningerne for unormale forhold. Hvis alt er normalt, skal du tænde for hver lyskontakt for at kontrollere, at alle lys fungerer korrekt. Tryk på hornknappen for at sikre, at det elektriske horn fungerer. Tryk på de tilsvarende kontakter for at kontrollere, at alle motorer fungerer normalt. Fortsæt kun med test eller målinger, hvis alt fungerer korrekt.

Produktdriftsprocedurer

Fejldetekteringsoperationer:

Brug et multimeter til at kontrollere følgende komponenter:

Tjek batterispænding:

Kontroller, at batterispændingen er normal, og at den kan levere 12V til den konstante strømledning.

Tjek lyskontakter:

Tænd lyskontakten til den første position, og kontroller, om parkeringslyset foran og bagved lyser ordentligt, samt instrumentpanelet og nummerpladelyset. Skift til tågelygtepositionen, og kontroller, om tågelygterne foran og bagtil lyser korrekt.

Tjek forlygtedæmperkontakt:

Betjen forlygtedæmperkontakten for at kontrollere, om fjernlys, nærlys og nærlys fungerer korrekt.

Tjek blinklyskontakt, advarselslyskontakt, baklyskontakt, bremselyskontakt og hornknap:

Aktiver blinklyskontakten og kontroller, om venstre og højre blinklys blinker korrekt.

Tryk på advarselslysknappen for at kontrollere, at de forreste og bageste advarselslys blinker korrekt.

Tryk på baklyskontakten for at sikre, at baklyset lyser korrekt.

Tryk på bremselyskontakten for at kontrollere, om bremselysene og det højtmonterede bremselys lyser korrekt.

Tjek el-rudekontakter, spejljusteringskontakter og viskerkontakt:

Tryk på hver af de elektriske rudekontakter for at kontrollere, at de tilsvarende rudemotorer fungerer normalt.

Drej kontakten til spejljustering for at kontrollere, om de tilsvarende spejle bevæger sig som forventet.

Indstil viskerkontakten til den korrekte position, og kontroller, om viskermotoren fungerer korrekt.

Almindelige fejl og løsninger

Vedligeholdelse og pleje

For at sikre, at systemet er sikkert og pålideligt, skal du afbryde strømforsyningen og fjerne den negative pol på batteriet, efter at testen er fuldført.

Placer ikke forsøgsbænken under meget fugtige forhold eller i direkte sollys.

Undgå at placere magnetiske materialer i nærheden af ​​udstyret for at forhindre interferens.

Under driften af ​​forsøgsbænken må du ikke tilslutte eller frakoble kredsløbsstik tilfældigt for at undgå utilsigtet beskadigelse.

Forholdsregler ved brug

Tilslut eller frakobl ikke ECU-stik, før batteriets negative pol er fjernet.

Tilslut eller frakobl ingen stik, når tændingskontakten er i positionen "ON".

Når du bruger diagnostiske værktøjer, skal du sikre dig, at de korrekte brugsmetoder følges.

Mål ikke modstanden af ​​sensorer eller aktuatorer gennem testporte, mens tændingskontakten er i positionen "ON". Om nødvendigt skal målinger udføres under vejledning af en instruktør med tændingskontakten i positionen "OFF". Vær opmærksom på korrekte målemetoder.

Genoplad batteriet regelmæssigt efter behov.
